数据中心控制系统---数据中心气流管理

发布时间：2021-09-04 浏览次数：14411次

数据中心控制系统---数据中心气流管理

在优化数据中心以提高效率时，需要考虑的一个重要因素是正确的空气管理。应防止冷空气和热空气的混合，以提高整体效率。这可以通过为您的数据中心需求定制的各种气流管理解决方案来实现。

动力设备包括：

+气流面板

+空白面板

+可膨胀填充板

+地板密封圈

+底板挡板

好消息是，通过一些简单的努力，气流动力学可以得到改善。这些气流管理改进可以降低服务器入口温度，同时提高CRAC（计算机室空调）回风温度，从而提高ΔT和冷却效率。在气流管理方面，确定并了解您的选择以及提高整体能效的最佳实践非常重要。在42U，我们可以帮助检查您的选项，并为您的数据中心、服务器室或计算机机柜找到最佳解决方案。

Airflow Panels

Blanking Panels

Expandable Filler Panels

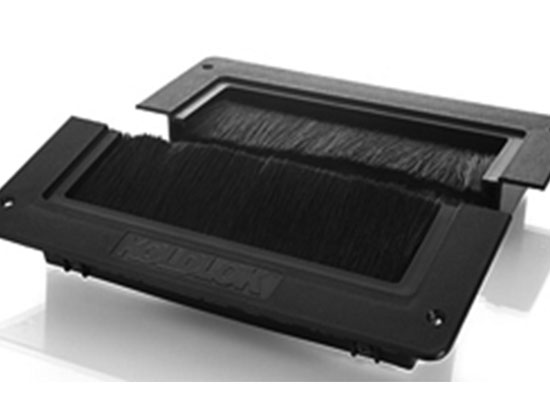

Floor Grommets

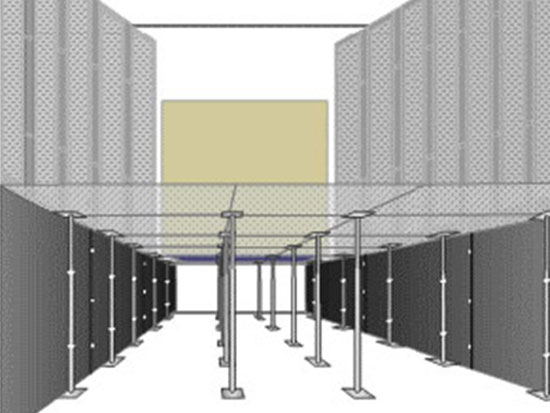

Subfloor Baffling

气流面板

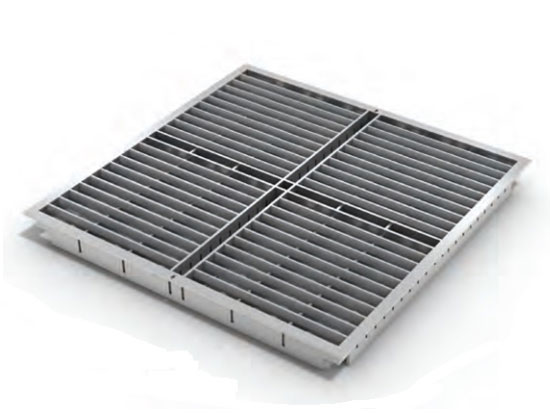

(1)定向气流面板

定向气流

定向气流面板可最大限度地提高任何新的或现有数据中心的财务性能。空气的精确输送减少了旁路气流，允许新设施减少CRAH装置的数量。

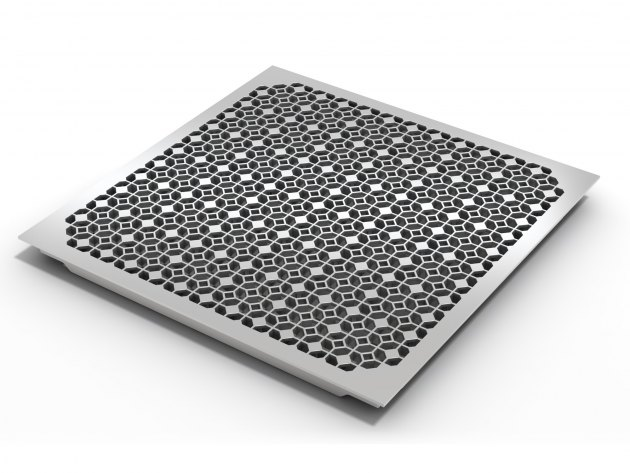

(2)标准性能格栅气流

高强度、低重量的全铝结构使其成为在高脚流量的封闭过道中使用的理想解决方案。无论是否配备阻尼器，都可以从顶部进行调节，以限制气流达到100%。能够进行与3块穿孔板相同的冷却量，而无需相当的成本。GrateAir是一款经济实惠的气流面板，非常适合在封闭式过道中使用。

(3)天花板格栅

鸡蛋箱天花板烤架设计用于处理上升热空气的自然财产，通常最有效地用于热通道围堵。这允许热机架设备的排气进入吊顶增压室，并被引导回空调机组。结果，AC单元更有效地工作并提供了提高的冷却效率。

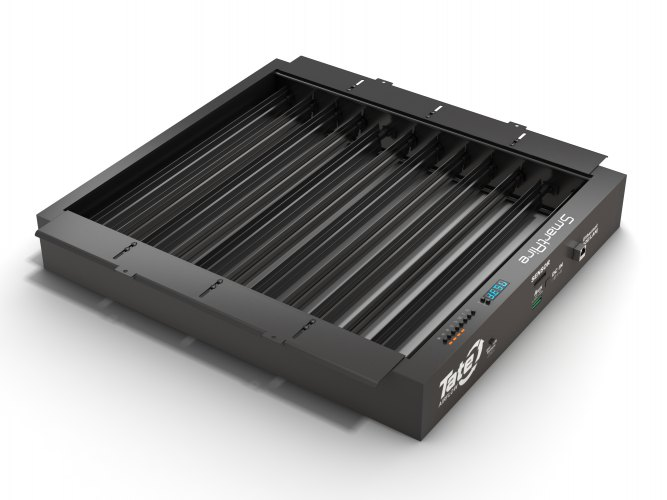

(4)可变气流面板

可变气流面板安全壳解决方案测量机架表面的空气温度，并调整VAV风门以控制气流。因此，确保机架表面温度始终在用户提供的设置点内。SmartAire在没有刚性屏障的情况下提供了有效的通道防护，并考虑了任何局部温度波动。

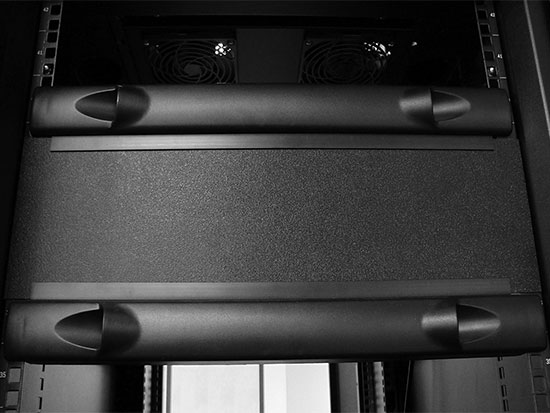

(5) 空白面板

细长面板可以帮助优化服务器机架内的气流。它们允许您覆盖未使用的机架空间，改善气流并有助于热/冷通道控制策略所需的分离。空白面板有助于将热的服务器排气再循环到机架前部。这是一种低成本解决方案，可将能耗降低1-2%，可在任何数据中心实现。

盲板是一种基本的气流控制策略，可改善通过设备的气流，避免需要冷却的设备周围的低效气流。这种做法降低了服务器入口温度，同时提高了CRAC（计算机室空调）回风温度，这两者都提高了运行效率。

注意事项:

1.塞子泄漏

数据中心应使用盲板封堵机架前面19英寸导轨周围和机架安装件之间U形空间的泄漏。用地板索环塞住电缆周围活动地板上的孔。

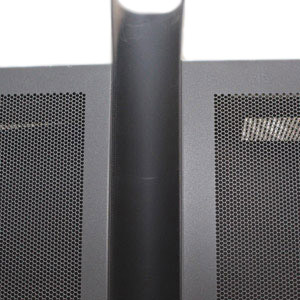

2.机架之间

确保机架之间的空间密封。通过使用可膨胀填充面板，这将有助于密封机架之间的较大间隙。

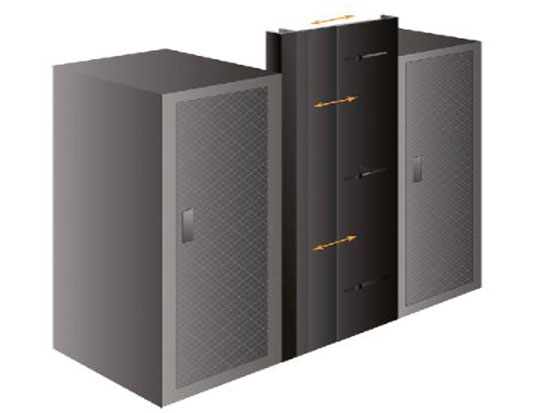

可膨胀填充板

在不断变化的数据中心中，有时您可能需要卸下机架进行维护，或者您可能需要提供机架和堆栈测试，并且机架经常移动，因此地板非常动态。这里有一个简单、低成本的解决方案来关闭这些空白空间。可扩展填充面板（EFP）设计用于填充机架、电源单元、立柱或数据中心中其他空隙之间的空间，从而减少冷却效果。这些面板可快速安装，作为缺失或移除机架的永久或临时填充物。

特征
