                      ESD 保护完整指南

我们的专家指南涵盖 ESD 保护方法、ESD 控制产品、处理程序和常见问题解答。



在处理敏感的电子元件和组件时，ESD 保护是一个重要的考虑因素。 ESD 代表静电放电，是指突然释放积聚的静电。如果不加以防范，这种常见现象可能会损坏电子部件。静电放电保护涉及广泛的产品和技术。



采用全面的方法来实现全面的 ESD 保护涉及各种关键因素 - 仅在您的正常工作流程中添加几个防静电产品是不够的。正确的 ESD 控制是为了确保有效部署工具、服装、工作环境、员工培训和用户行为的正确组合。



本介绍性指南旨在涵盖许多此类 ESD 控制产品和技术。我们旨在帮助您了解什么是 ESD 保护，以及您可以使用哪些方法来最大程度地降低静电对敏感组件造成损坏的风险。我们还将围绕更广泛的 ESD 感知电子设备处理问题回答几个常见问题。

在本指南结束时，您应该清楚地了解 ESD 保护在实践中的确切含义。您还将了解用于有效静电放电保护的各种方法和产品，以及改进 ESD 控制处理程序所需的培训类型。

什么是ESD保护？

ESD 保护是帮助保护敏感电子设备和组件免受静电放电潜在破坏性影响的过程。无论您在哪里与电子设备、电路和其他高科技组件直接物理接触，您都需要了解 ESD 事件的潜在影响。

简而言之，ESD实际上就像电子设备上的小雷击。根据释放的能量数量和所涉及组件的敏感性，一些 ESD 事件可能完全无害。然而，它们也可能导致广泛的问题：可靠性和性能问题、单个组件的轻微潜在损坏、熔化/烧毁，甚至整个系统的灾难性故障。

涵盖所有 ESD 保护基础知识有很多方面。这些包括：

ESD控制产品:

○环境因素

○ESD 安全服装和工作服

○ESD 保护培训和批准的组件处理技术

o

Browse All ESD Control Products



什么导致静电放电？

 ESD 是由处于不同静电荷水平的两个表面、物品或物体彼此足够紧密地接触而引起的。当一个带正电而另一个带负电时——通常是由于通过摩擦逐渐积累电荷——携带这些电荷的质子和电子将试图通过在接触点快速交换来相互平衡。

例如，在小范围内，当您因触摸门把手或扶手而受到一点冲击时，就会发生这种情况。在更大的范围内，当你看到雷电时，这也是正在发生的事情。即使在相当低的电荷下，ESD 不仅会干扰或不可修复地损坏敏感的电子元件，而且它还会引起火花，从而点燃足够高浓度的大气气体。

防静电符号

可能易受 ESD 影响的电子元件、设备和其他产品通常会贴上此类标签。在处理这些类型的产品和电路时，您应该识别三个主要的与 ESD 相关的符号，而不是只需要一个防静电符号。

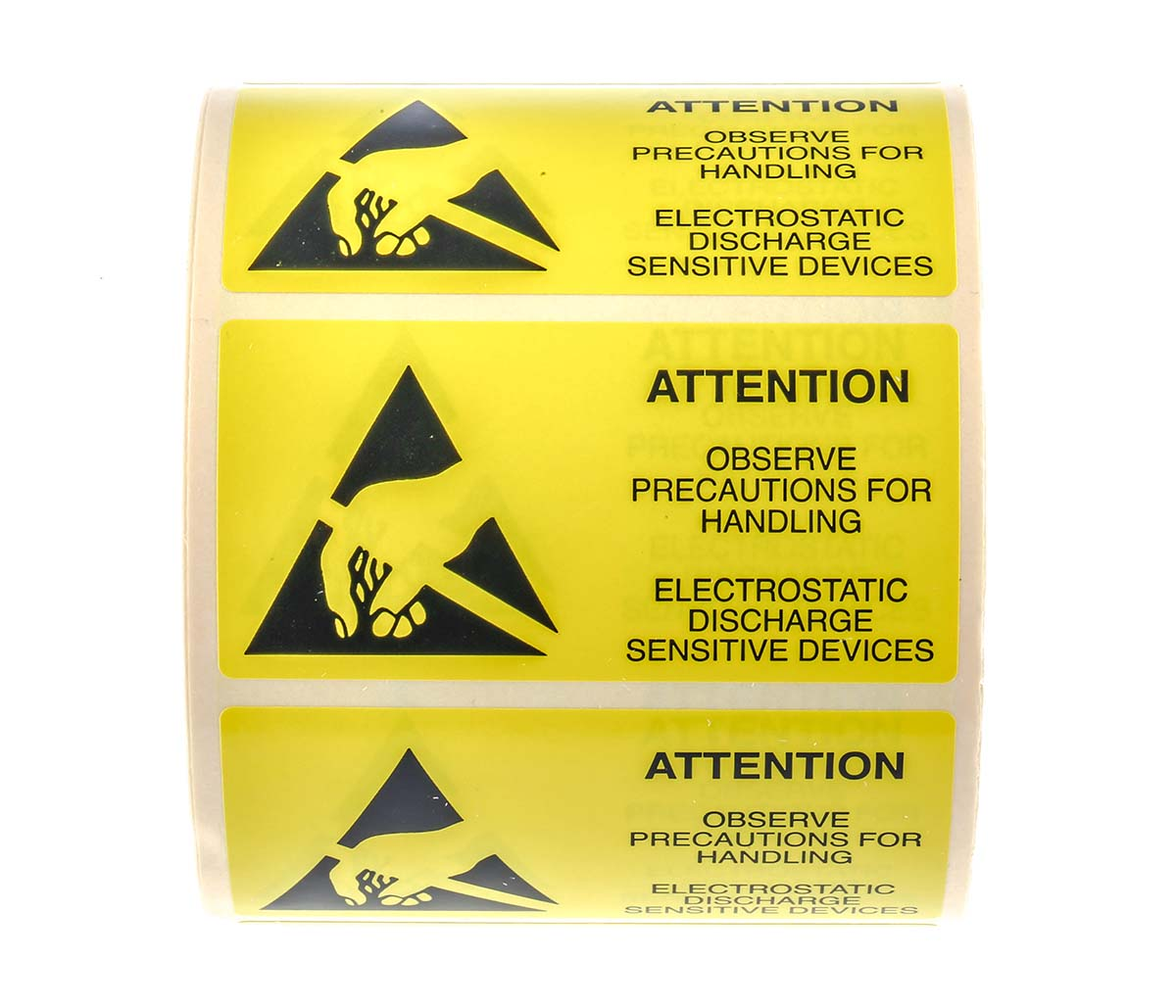

ESD 敏感性符号



这可能是您在产品包装或工作场所会遇到的最常见的一种。通常以亮黄色或橙色突出显示，它描绘了一只手伸入三角形，并画了一条线。这表明设备或组件可能会受到 ESD 事件的损坏，并建议在处理该项目时要小心并采取适当的 ESD 控制措施。





ESD保护符号



这个符号乍一看像易感性标记，但区别很重要。在这种情况下，伸入三角形的手没有穿过它，而是在图像周围和上方描绘了一个气泡或弧线。这表明产品具有 ESD 保护功能，这意味着它提供了至少一种旨在降低 ESD 事件风险的静电放电控制功能。



ESD 共点接地符号



该符号表示公共点接地的位置 - 换句话说，一个已经正确接地的设备，可用于无害地释放任何静电积聚。处理易受 ESD 影响的组件的个人应该能够在接触之前将自己安全地连接到该接地点，从而将 ESD 事件的风险降至最低。



ESD保护方法

ESD 保护方法涉及控制产品、静电放电预防和经批准的技术（如适当的 ESD 接地方法）的组合。

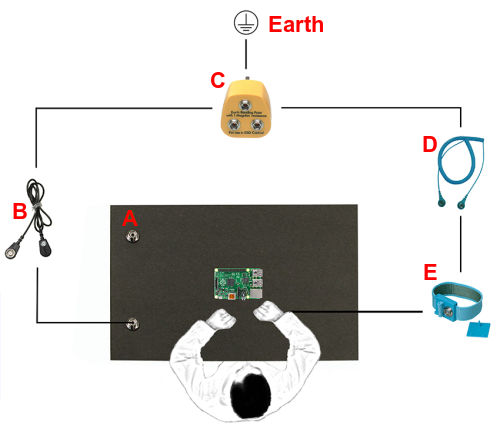

该图显示了 ESD 安全工作场所的基本结构应该是什么样子。

○A – 抗静电垫

○B – 地线

○C——接地插头

○D – ESD 回路

○E – ESD 腕带



什么是 ESD 安全？

ESD 安全对于不同情况下的不同人来说意味着不同的事情，这主要是因为 ESD 控制在某些场景和环境中比在其他场景和环境中更为重要。但是，从广义上讲，ESD 安全意味着已采取所有实际措施将静电放电事件的风险降至最低。

ESD控制产品

今天在英国网上销售了大量的 ESD 控制产品和 ESD 保护设备。其中使用最广泛和流行的是一些相对基本的物品，例如防静电袋和防静电腕带。

但是，根据最大限度地减少静电积聚和放电风险的重要性，您可以构建一个涉及数十种相关产品的更大的 ESD 控制系统。

下面，您将找到一些最常见的 ESD 控制产品。

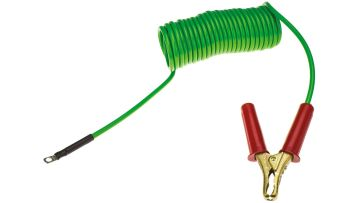

ESD接地夹



ESD 接地钳用于将易受放电事件影响的设备直接接地。一旦以这种方式适当接地，ESD损坏的风险就会大大降低。



它们通常由连接到一段绳索的金属夹或静态夹组成，通常紧紧盘绕并设计用于在使用中拉伸。另一端是接地装置，设计为直接接地。夹具连接到正在工作的电气部件。这种接地连接可以安全地分散任何潜在电荷，而不会出现突然电弧放电或短路导致 ESD 事件的风险。



接地线夹通常根据夹钳开口的大小以及所附电线的长度或规格来定价。

购买 ESD 接地夹颗粒去除辊

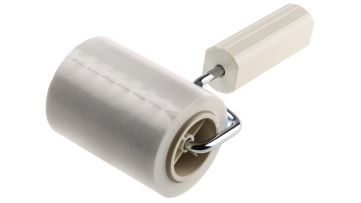

颗粒去除辊，也称为粘性辊或 ESD 接触辊清洁器，广泛用于 ESD 控制和洁净室环境。



它们是清洁 PCB 和其他电路等组件的理想选择，可有效去除灰尘和纤维，而无需对组件进行刷洗或擦拭运动，这会迅速积聚大量静电荷。

车间颗粒去除辊

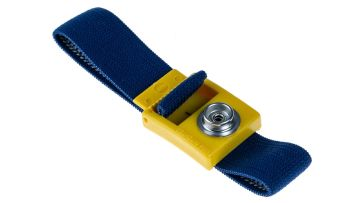

防静电腕带



防静电腕带或防静电腕带（通常称为 ESD 腕带）的工作方式与静电接地夹非常相似，不同之处在于它们将用户接地，而不是连接正在工作的电气设备。



效果大致相似——它为任何通过佩戴者的运动积累的潜在静电荷提供了一条阻力最小的路径。这使得静电可以安全地释放到地面，并最大限度地降低从操作员到他们所接触的组件的电弧风险。

选购防静电腕带

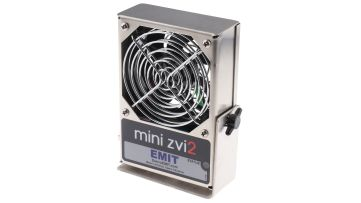

离子发生器



离子发生器是一种常用于防静电洁净室的过滤和再循环装置。它们通过在敏感电气设备周围产生正离子和负离子来帮助减少破坏性 ESD 事件的机会，同时还可以去除多余的空气悬浮微粒和污染物。空气中和设备表面上的颗粒会引起摩擦，导致静电水平升高。



离子发生器的工作原理是，这些粒子在通电时会被极性相反的离子吸引，这有助于在静电积聚触发 ESD 事件之前中和它们。您可以购买整个房间的电离器和较小的精密电离器，以针对特定组件进行集中定位。

购买电离器

电离配件





电离附件与电离器一起使用，包括方便的附件，例如更换滤芯、电源适配器、安装支架和反馈传感器。

购买电离配件

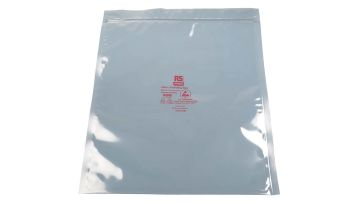

防静电袋



防静电袋用于存放易受 ESD 影响的电子产品。当您购买主板和显卡等组件或任何包含 PCB 的设备时，它们通常会装在防静电袋中。



有两种类型的防静电袋 - 金属或 PET。金属化版本通常是银，并结合了导电金属框架和介电塑料层。这有助于消散袋子外表面周围的 ESD，原理上类似于基本法拉第笼的工作原理。

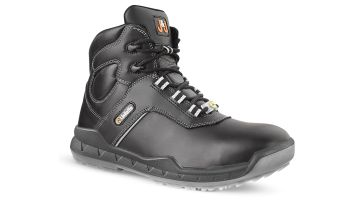

ESD 安全鞋和防静电鞋是经常可以互换使用的术语，但在技术上的定义略有不同。两者都有助于通过快速将任何潜在电荷传导到地面来最大限度地减少佩戴者四处走动引起的静电积聚。



然而，完全 ESD 安全鞋的电阻比更基本的防静电鞋还要低，因此符合更严格的 ESD 控制和洁净室应用标准。任何一种类型都可以提供或与其他附件兼容，例如用于额外接地的 ESD 鞋带。

选购防静电鞋

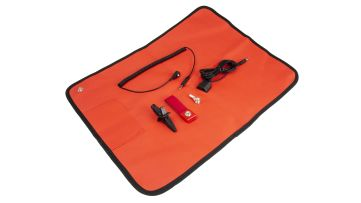

ESD 接地套件



ESD 接地套件可以针对不同的预期应用和使用环境提供各种项目组合。有些专门设计和包装为 ESD 安全现场套件，可在远程工作时提供方便的一体化解决方案。



根据您购买的套件类型，捆绑的产品可能包括手腕接地带和接地带、接地脚趾和脚跟带、一次性接地器、接地插头和适配器，以及 ESD 接地线和夹子。

购买 ESD 接地套件

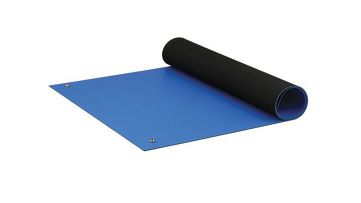

防静电垫套件



ESD 安全垫也称为静电控制接地垫。 ESD 保护垫套件通常由一个或多个防静电地板垫组成，通常由 ESD 安全橡胶或类似材料制成。



它们提供了 ESD 保护区 (EPA) 的明确划分，在该区域内所有敏感设备、表面和身体都将保持相同的电势，从而降低放电事件的风险。在适当的情况下，垫子可用于地板和工作表面。

购买 ESD 垫套件

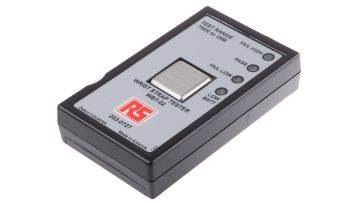

ESD测试设备



ESD 测试仪测量给定表面、个体或设备项目的静电放电水平。它们可以设计用于桌面或腕戴式使用，并且可以由电源或电池供电。



它们通过各种类型的传感器或检测模块监测表面电阻，从而使操作员能够确保 ESD 事件的可能性保持在可接受的安全水平内。 ESD 连续监测器或恒定监测器是一种相关类型的设备，用于始终确保整个接地回路的完整性。

选购 ESD 测试设备

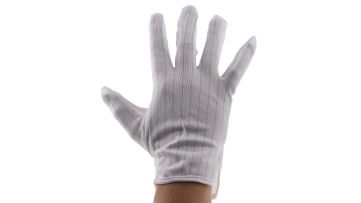

防静电手套





电子产品的防静电手套，通常称为ESD安全手套，在绝大多数洁净室和静电控制情况下都需要佩戴。它们使处理 PCB、主板和背板等物品和组件变得更加安全，而不会冒突然对敏感组件产生静电放电的风险。



它们通常由防静电聚酯等材料制成，有助于提高抓地力，并保护电子设备和设备免受皮肤中天然油脂的侵害。与整个手套相比，乳胶手指套不那么引人注目，它提供了类似的保护，但手掌和手背未被覆盖，以提高手部的全方位灵活性和灵活性。

选购防静电手套

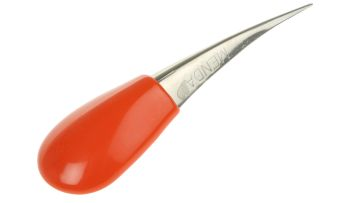

ESD安全工具



ESD 安全工具涵盖范围广泛的手持设备和设备，旨在执行多种不同的功能，就像常规手动工具一样。然而，为了提供增强的 ESD 控制，它们通常会被制造成具有抗静电把手或集成接地线等功能。



ESD 安全探头是处理电子设备和电路的一项特别常见的要求。

购买 ESD 安全工具

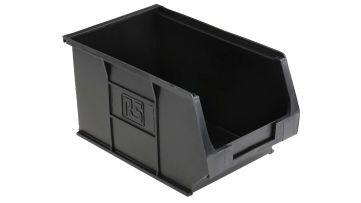

防静电包装盒



ESD安全箱和盒子也广泛存在于这类高科技工作场所。 ESD 包装盒和防静电塑料容器可用于交付或存储目的，通常由聚丙烯制成。这是一种导电塑料材料，可提供持续的静电积聚和放电保护。

根据您的需要，您可能更愿意选择可以堆叠或直接安装到壁挂架中的型号。不同的品牌可能会提供额外的便利功能，例如提手、互锁盖、隔板或索引卡，以便于标记。

选购 ESD 包装盒

ESD 预防措施和正确处理程序

不同的行业和产品对完全 ESD 合规性、ESD 培训和认证有不同的要求和标准。在定义 ESD 预防措施和正确处理程序方面的最佳实践时，您需要采用量身定制的方法的程度将取决于您所在行业或工作场所的普遍需求和标准。
